鋰離子電池電解液中陰離子的測定

六氟磷酸鋰（LiPF6）、雙氟磺酰亞胺鋰（LiFSI）、二氟磷酸鋰（LiPO2F2）是鋰離子電池電解液的常用鋰鹽。其中 LiPF6 為第一代鋰鹽，至今仍在廣泛使用；LiFSI 由于具有穩(wěn)定性高、低溫性能優(yōu)異、水解穩(wěn)定性好和環(huán)境更友好等優(yōu)點(diǎn)，可作為替代六氟磷酸鋰的下一代二次鋰離子電池電解質(zhì)鋰鹽；LiPO2F2 可在正負(fù)極表面成膜，顯著改善高鎳以及高電壓材料的性能，可提高電池的循環(huán)性能及高溫存儲性能。

分析柱：SH-G-1+SH-AC-17

流動相：KOH 梯度淋洗

0-9 min，7 mM KOH；

9-20 min，7-25 mM KOH；

20.1-48 min，50 mMKOH；

48.1-55 min，7 mMKOH；

流速：1.0 mL/min

柱溫：35℃

抑制器：SHY-A-6

進(jìn)樣體積：25 μL

前處理：準(zhǔn)確移取 0.1mL樣品（準(zhǔn)確記錄質(zhì)量，精確至 0.0001g），加超純水溶解，定容至100mL，超聲提取30min，過0.22μm 濾膜后進(jìn)樣分析，同時(shí)空白對照組實(shí)驗(yàn)（因樣品中存在有機(jī)溶劑，不溶于水，超聲提取后，浮于水面，可抽取下層水相進(jìn)樣分析）。

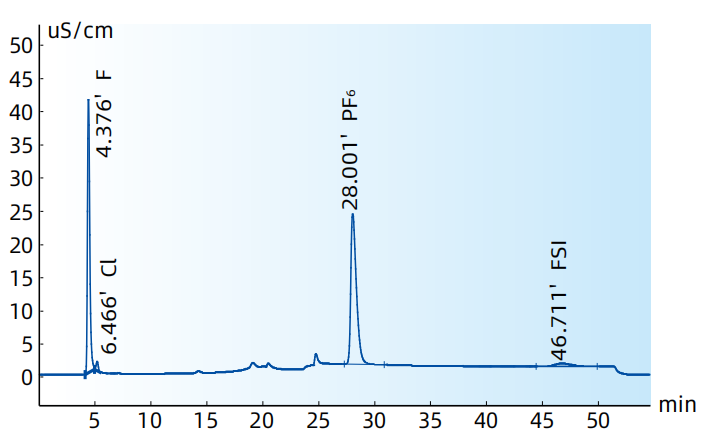

標(biāo)準(zhǔn)品譜圖

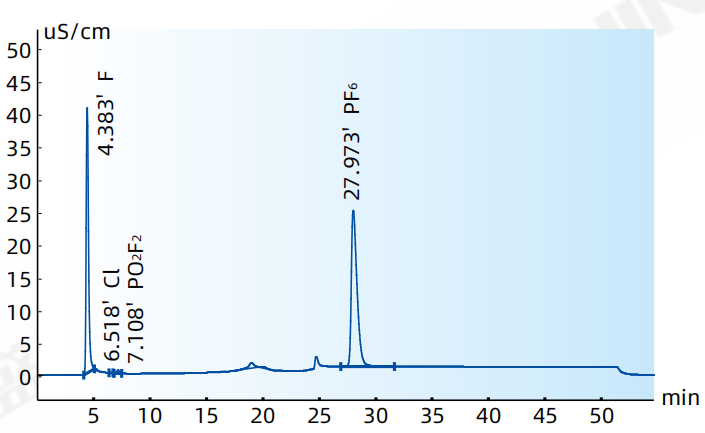

A液中陰離子譜圖

A5液中陰離子譜圖
